全矩阵超声

  • 产品概述

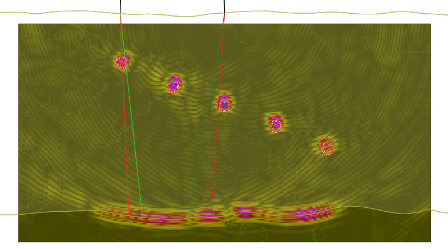

      全矩阵超声成像采用单晶片发射,全部晶片接收的数据采集方式,从第一号晶片开始激发,全部晶片进行接收,并存储每一个接收晶片的数字信号,然后重复该发射接收过程,直到最后一个晶片激发并被全部晶片接收完成后结束,则可获得所有发射-接收对的信号,称为全矩阵数据。然后根据分辨率需求,对检测区域划分网格,并计算每个网格所需要的延迟法则,并将延迟法则与全矩阵数据求卷积,得到该网格的超声幅值,最终得到所检测区域内所有网格点的超声幅值,从而形成整个检测结果。




  • 仪器参数

    参数

    范围

    步进值

    发射

    脉冲类型

    负方波

    N/A

    电压

    5 to 200V

    5V

    脉冲上升时间

    <5ns

    N/A

    脉冲宽度

    20ns to 500ns

    2ns

    PRF

    Up to 20kHz

    100Hz

    延时

    0 to 25000ns

    1ns

    接收

    增益

    80dB

    0.25dB

    输入噪声

    2nV

    N/A

    增益线性

    优于0.25dB

    N/A

    输入阻抗

    50Ω

    N/A

    带宽

    0.75MHz to 20MHz (-3dB)

    N/A

    滤波

    0.75MHz to 5MHz (-3dB) 带通滤波

    5MHz to 10MHz (-3dB) 带通滤波

    2MHz to 10MHz (-3dB) 带通滤波

    0.75 to 20MHZ 宽带

    接收延时

    0 to 25000ns

    1ns

    串扰

    优于60dB@2MHz

    N/A

    数字化

    分辨率

    10 (12) bits

    N/A

    数字化频率

    25, 50 和 100MHz

    通道求和

    最多256通道

    N/A

    检波

    无检波

    全波

    正半波

    负半波

    闸门

    单个闸门最大32k

    N/A

    闸门延时

    从触发开始64K的采样点

    硬件峰值处理

    每个闸门最多80个峰值点, 第一峰值点, 最大峰值点

    峰值点幅值

    10 to 1024 (2048)

    平均

    实时2-256次

    阈值

    10 to 1024 (2048)
